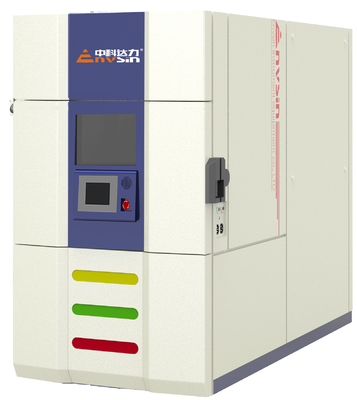

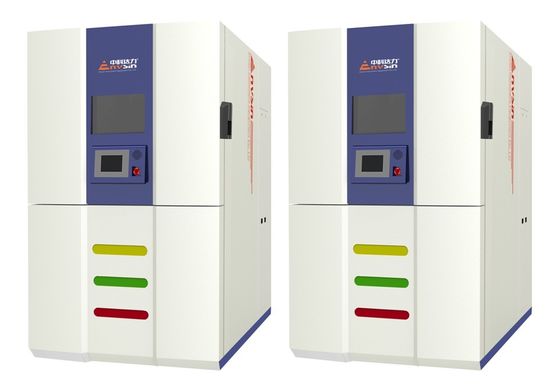

252L Cámara de ensayo de choque térmico industrial para ensayos de alta tensión de conformidad con la norma IEC 60068-2-14

Espacio de prueba

252L

Tamaño interno

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Tamaño externo

1090 mm*1960 mm*1995 mm (W*D*H)

Fuente de alimentación

AC380V±10%, 50Hz±1 cuatro cables de tres fases + alambre de tierra ((3/N/PE),resistencia a la tierra < 4Ω

Max. potencia

60 kW

Max. Moneda

Las demás:

Método de enfriamiento

Refrigerado por agua

Estructura del sistema

Estructura de tres partes:área de ensayo independiente inmóvil.Área de precalentamiento.Área de preenfriamiento

Sitio de instalación

• El suelo de la estación de trabajo debe ser plano, con buena ventilación; sin artículos inflamables, gases o polvo corrosivos
• No hay una fuente de radiación electromagnética fuerte cerca.
• Cerca del sistema de drenaje (a menos de 2 metros de la unidad de refrigeración) para el agua condensada
• Capacidad de carga del suelo no inferior a 20000 kg/m2
• Prepare el suministro adecuado de energía y agua
• Si es necesario suministro de agua o gas, debe estar equipado con anticipación
• Temperatura ambiente: 5°C~25°CSugerido, 25°C~35°C funcionan bien; ((para el modelo refrigerado por aire); 5°C~40°C funcionan bien (para el modelo refrigerado por agua)
• Humedad ambiental: ≤ 85% de HRC
• Presión ambiente: 86KPa ∼ 106KPa; 1.8.10 Las garantías de espacio de instalación que se indican a continuación:

- ¿ Qué?

C. Lasagua de oleaje

Temperatura del agua: 5°C≤temperatura del agua≤28°C alcanzar todos los índices técnicos, 28°C

Temperatura de la fuente de agua ≤ 10°C,necesidad de evitar la formación de agua condensada

1: No se requiere suministro de agua de refrigeración si se instala un sistema de refrigeración por aire

2Si se requiere un sistema de refrigeración por agua, la capacidad de la torre de refrigeración ≥ 15 toneladas o la capacidad de la unidad de refrigeración ≥ 40 kW (a 20 °C);3:Sistema de agua de refrigeración debe ser GB50050-1995 ciclo industrial de refrigeración de agua de tratamiento de diseño de regulación estándar

Flujo de agua: ≥15 toneladas/h

Diámetro del tubo:G2,5 pulgadas ×2

presión hidráulica:0.3MPa ¥0.6MPa

Diferencia de presión hidráulica ≥ 0,2 MPa

Requisito de calidad del agua:GB50050-1995

Compresión de aire

presión de suministro de aire comprimido:0.6MPa ¥0.7MPa Humedad del aire comprimido en condiciones de uso neumático:≤ 30 g/m3

Humedad del aire comprimido en condiciones de uso de aire seco:≤ 1,5 g/m3

Parámetro de ensayo de choque a temperatura de cámara de trabajo

Las cámaras de ensayo de choque térmico--S2:

• Rango de choque a baja temperatura: - 55°C ∼ 10°C
• Rango de choque de alta temperatura: +60°C +150°C

- ¿ Qué?

La cámara de ensayo de choque de baja y alta temperatura + temperatura ambiente-S3:

• Rango de choque a baja temperatura: - 65°C – 10°C
• Intervalo de choque de alta temperatura: +60°C ± +150°C
• PAMP Evaluación del estrés ambiental
• Rango de bajas temperaturas: -55°C -10°C
• Rango de altas temperaturas: +60°C +125°C
• Gradiente de temperatura: 30°C/min
• La temperatura de la fuente de energía será de ± 0,1 °C ± 1,0 °C.
• La temperatura y la uniformidad: ± 0,5°C ± 2,0°C
• Desviación de la temperatura: < ± 2 °C

Nota:

1.Ensayo sin carga, conforme a la norma GB/T5170-2008, si no hay otro aviso especial.

2No se aprueban el control de la temperatura en el rango de 0°C+60°C, la configuración de la temperatura de choque y la función de detección de estrés ambiental RAMP.

3. Datos de ensayo en una cámara de ensayo refrigerada por aire a temperatura ambiente de 25°C, buena condición de ventilación;35°C≥RT>25°C funcionan bien; rango de baja temperatura,La velocidad de refrigeración y la capacidad de carga térmica se verán afectadas por la temperatura ambiente variable.

4.Datos de ensayo en cámara de ensayo refrigerada con agua a temperatura de agua ≤ 28°C, presión hidráulica 0,3 MPa ≈ 0,6 Mpa, diferencia de presión hidráulica ≥ 0,2 Mpa

Precalentar la temperatura.

Temperatura SV: +50°C ∼ +220°C

Tiempo de elevación de la temperatura: RT→+220°C 50min

Temperatura de preenfriamiento.

El tiempo de reducción de la temperatura PV: 75°C+70°C: RT-75°C 60 min

Tiempo de recuperación temporal

< 15 min ((medida en la salida de aire)

Norma de ensayo

S2 Normas de ensayo:

Se trata de la siguiente serie:22

Se aplicará el método de ensayo de la norma MIL STD 202F, método 107G

El ensayo se realizará en el lugar de ensayo.

BS 2011

Se aplicará la norma DIN 40046, ensayo Na

Se aplicará el método de evaluación de la seguridad de los vehículos.

S3 Normas de ensayo:

GJB 150.5-1986

Se trata de un sistema de control de las emisiones de gases de escape.

Se aplicará el procedimiento siguiente:

Se aplican las siguientes condiciones:

Se aplicará el procedimiento siguiente:

JASO D 014 ◄ 4

Se aplicará el procedimiento de evaluación de la seguridad.

Estándar de ensayo de detección del estrés ambiental:

El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

El número de unidades de la unidad de ensayo será el número de unidades de ensayo.

Se aplicará el método de evaluación de la seguridad de los vehículos.

Se aplicará a las empresas de servicios de telecomunicaciones.

Se aplicará la norma SAE-J1211.

Modo de estructura

Unidad.La sala de ensayo se encuentra delante de la cámara de ensayo, el área de precalentamiento se encuentra en la parte inferior delantera; el área de preenfriamiento se encuentra en la parte superior

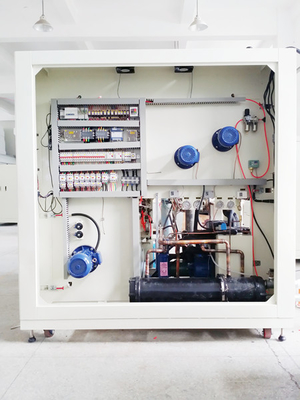

¿ Qué pasa? La sala de la unidad de refrigeración y el tablero de distribución de energía está en la parte inferior de la espalda y el lado izquierdo, panel de control principal en la puerta principal, la puerta se abre de derecha a izquierda.Sistema de conductos de aire de circulación de cada área de ensayo: lámina de ventilador centrífuga, motor del ventilador, deflector de aire, ventilación del área de ensayo, puerta de descarga de aire.

Composición

• Material exterior: acero laminado en frío recubierto estáticamente en ambos lados
• Material interior: acero inoxidable SUS304
• Material aislante: capa de aislamiento de espuma de poliuretano rígida

Carga de carga

• Capacidad de carga de las estanterías:≤ 40 kg (en promedio)
• Capacidad de carga del marco del caso de ensayo:≤ 20 kg (con carga media)
• Peso total de la carga del espacio de ensayo (estantes y fondo) ≤ 50 kg

Puerta de la cámara

• Puerta única con bisagras a la izquierda;
• Las medidas de las puertas: 700 × 600 mm ((W × H);
• Equipado con caucho de silicio y sistema de calefacción en el interior para evitar la condensación;

Ventana de observación

Tamaño:280 mm × 400 mm ((W × H), vidrio hueco anticongelante de calefacción recubierto

Puertos de cable

2 puertos con Φ50 mm en los lados izquierdo y derecho, con tapas de tornillo y tapones de silicona suave.

Lámparas delanteras

En la ventana de observación

Estantes

2 estanterías para muestras en el interior; ajustable en altura

Agujas de drenaje

Agujeros de drenaje de agua de condensación para agua de condensación en el exterior

Puerto de derrame

Ubicado en la parte trasera de la caja para descarga de agua condensada

Las ruedas móviles

Ruedas ajustables fuertes

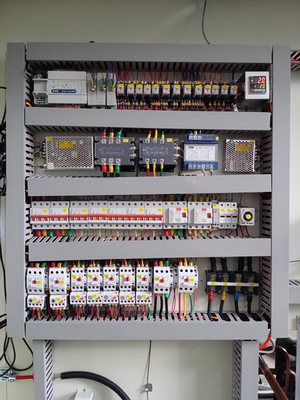

Sala de electricidad independiente

Adoptar de nuevo la sala de electricidad independiente, administrar el equipo de control de electricidad central, puerta con casillero

Puerta de uso neumático

Con la puerta de escape y la puerta de viento trasera en ranura independiente, se necesita aire comprimido desde el exterior para proporcionar motivación.
