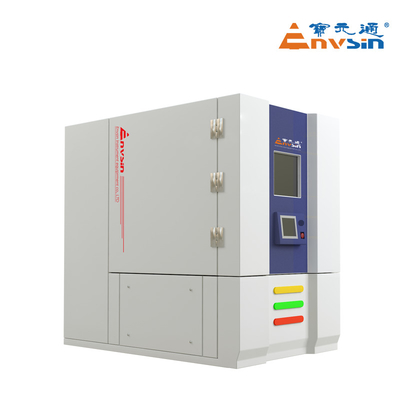

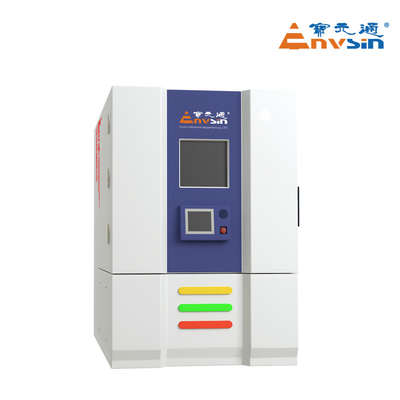

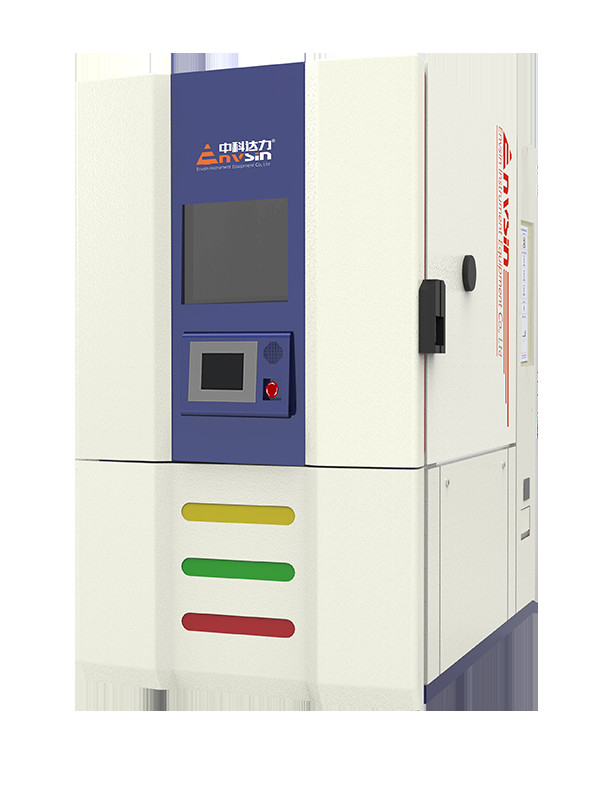

temperatura de 990L SUS304 que completa un ciclo la cámara de la prueba del ESS

Espacio de prueba

990L

Tamaño interno

El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura del vehículo.

Tamaño externo

1350 mmx1890 mmx2050 mm ((W × D × H)

Fuente de alimentación

AC380V±10%,50Hz±1,60A, 3/N/PE, resistencia a la tierra < 4Ω

Max. potencia

75KW ((La potencia promedio es de aproximadamente 35KW)

Max. Moneda

130A ((La corriente media es de aproximadamente 55A)

Método de enfriamiento

Sistema de refrigeración por agua

Sitio de instalación

• El suelo de la estación de trabajo debe ser plano, con buena ventilación; no debe haber artículos inflamables, gases o polvo corrosivos.

• No hay una fuente de radiación electromagnética fuerte cerca.

• Cerca del sistema de drenaje (a menos de 2 metros para el agua condensada)

• Capacidad de carga del suelo no inferior a 15000 kg/m2

• Prepare el suministro adecuado de energía y agua

• Si es necesario suministro de agua o gas, debe estar equipado con anticipación

• Temperatura ambiente: 5°C~25°CSugerido, 25°C~35°C funcionan bien; ((para el modelo refrigerado por aire); 5°C~40°C funcionan bien (para el modelo refrigerado por agua)

• Humedad ambiental: ≤ 85% de HRC

• Presión ambiente: 86 KPa ∼ 106 KPa

• Las garantías de espacio de instalación, como se indica a continuación:

  - ¿ Qué?

- ¿ Qué?

Agua de refrigeración

Temperatura del agua: 5°C≤temperatura del agua ≤28°C. Si la fuente de agua es agua refrigerada de aire acondicionado, su temperatura es inferior a 10°C, es necesario tomar algunas medidas para evitar que el agua de la tubería se condense.

1Si se adopta el diseño de refrigeración por aire, no se necesita agua.

2.Si el usuario necesita construir un nuevo sistema de circulación de agua de refrigeración.

≥ 10 toneladas, o capacidad de refrigeración de la refrigeración de agua ≥ 35KW ((20°C).

3Sistema de agua de refrigeración: GB50050-1995

Flujo de agua: ≥ 10 toneladas/hora

Diámetro del tubo:G2,5 pulgadas ×2

Presión del agua de entrada:0.3MPa ¥0.6MPa

Diferencia de presión del agua en la entrada y en la salida: ≥ 0,2 MPa

Solicitud de agua: cumple con la norma GB50050-1995

Prueba de temperatura

La temperatura de los productos incluidos en el anexo I del Reglamento (CE) n.o 1907/2006 será de:

Nota:1.Ensayo sin carga, conforme a la norma GB/T5170-2008, si no hay otra indicación especial.

2.Temperatura ambiente 25°C, buena ventilación: funcionará bien si 35°C≥RT>25°C. La baja temperatura ambiente afectará la velocidad de enfriamiento y la capacidad de carga térmica.

La temperatura de los vehículos no debe ser inferior a la temperatura de los demás vehículos.

Uniformidad de temperatura:0.1°C ∼2.0°C

Se aplicará el método de ensayo de las condiciones de ensayo.

Gradiente de temperatura: < 2,0 °C

Tasa de cambio de temperatura lineal

dentro de - 45 ~ + 100 °C, 15 °C / min

Variación de temperatura no lineal < 15 °C/min

Prueba de humedad de temperatura

La temperatura de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie de la superficie

Rango de humedad: 10%RH 98%RH

La temperatura y la uniformidad: ± 0,5°C ± 2,0°C

La humedad es uniforme: ±1,0% RH ±5,0% RH

Temperatura: ± 0,1 °C ± 2,0 °C

Desviación de la humedad: ±1,0%RH ±5,0%RH

La temperatura de la fuente de energía es de ± 0,1 °C ± 0,5 °C.

Fluctuación de la humedad: ±1,0% RH ±3,0% RH

Gradiente de temperatura: < 2,0°C

Gradiente de humedad < 5,0%RH

Normas de ensayo

1 GB/T 2423.1 Prueba de baja temperatura

5 GJB 150.3 Prueba de alta temperatura

2 GB/T 2423.2 Prueba de alta temperatura

6 GJB 150.4 Prueba de baja temperatura

3 GB/T2423.34 Prueba de ciclismo climático

7 GJB 150.9 Prueba climática

4 Prueba climática según la norma IEC60068-2

8 MIL-STD-202G-103BEnsayo de humedad

Gráfico de la capacidad térmica de carga

Aplicar en el ensayo de temperatura estándar, la capacidad térmica para la carga varía de un valor de temperatura diferente.

Diagrama de control de temperatura y humedad
